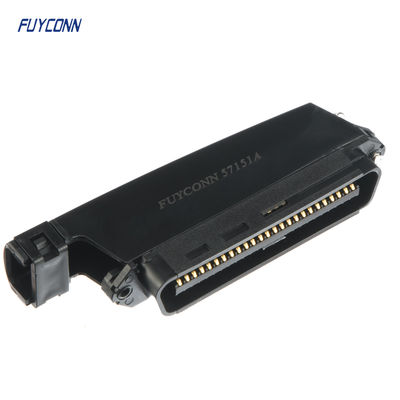

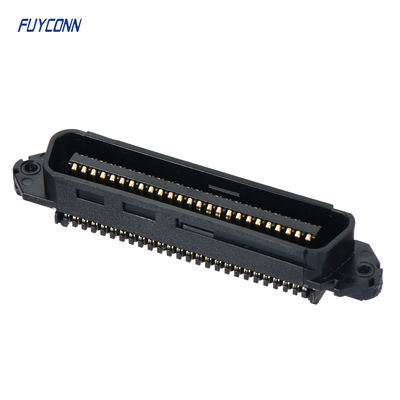

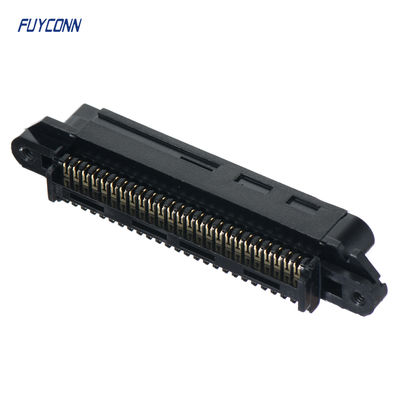

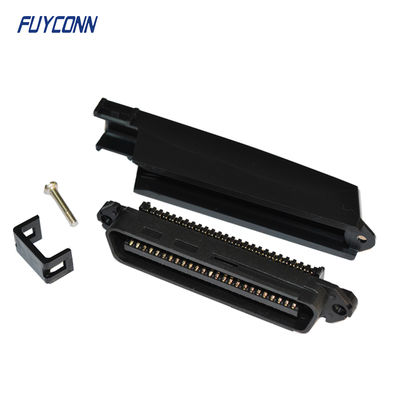

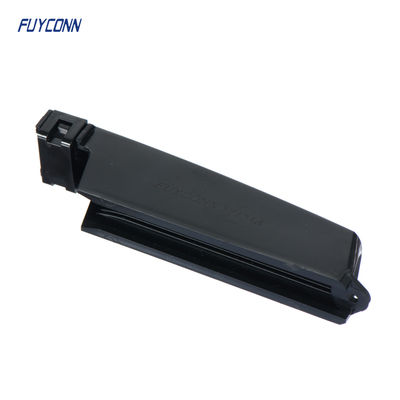

TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm

TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm
TE 5229912-1 Replacement Connector, IDC D-Sub Connector Kit, 50pos Plug, Signal, 2.16 mm Pitch
TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm

Ampliación de imagen :  TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: FUYCONN
Certificación: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Número de modelo: FUY57151A
Pago y Envío Términos:
Cantidad de orden mínima: 10 Uds.
Precio: Negociable
Detalles de empaquetado: Bandeja + cartón del vacío
Tiempo de entrega: 7-10 días
Condiciones de pago: T/T, Western Union o PayPal
Capacidad de la fuente: 1 millón de meses
Contacto

TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm

descripción
Nombre del producto: Conector Centronics de 50 pines Línea de productos: conector del campeón
Tipo: conector centronic de IDC Estilo conector: enchufar
Número de terminal: 50 PIN Género: Masculino
Reemplazo: TE 5229912-1 Material aislante: PPO
Paso: 2.16m m
Resaltar:

Kit de conector IDC D-Sub

,

Conector de enchufe D-Sub de 50 posiciones

,

Conector Centronics de paso de 2.16 mm

TE 5229912-1 Conector de repuesto, kit de conector IDC D-Sub, enchufe de 50 posiciones, señal, paso de 2,16 mm

Kit de conector de enchufe de acoplamiento IDC D-sub CHAMP, diseñado para aplicaciones de cable a cable con terminación masiva de crimpado por desplazamiento de aislamiento (IDC). Tiene un paso entre centros de 2,16 mm y se utiliza para aplicaciones de circuitos de señal.



Los conectores en forma de D proporcionan una conexión eléctrica en una carcasa metálica fabricada en forma de "D".Nuestros conectores en D son conectores compactos de clavijas y zócalos diseñados para transmitir energía y señal en equipos de comunicación, especialmente en paquetes de alta densidad. Estos conectores se utilizan comúnmente para conectar monitores de computadora a computadoras personales, así como para conectar dispositivos periféricos. Nuestros conectores en forma de D pueden abordar los requisitos de rendimiento robustos de las aplicaciones comerciales y militares. Fabricamos conectores DB9 (conector dsub de 9 pines), conectores DB15 (conector dsub de 15 pines) y DB25 (conector dsub de 25 pines). Nuestros conectores en forma de D se producen como conectores hembra y conectores macho. Nuestra cartera incluye conectores D-subminiatura (también conocidos como conectores D-sub), que están diseñados para proporcionar una solución rentable para realizar conexiones seguras y confiables en circuitos de alta densidad dentro de aplicaciones complejas. Nuestros conectores D-Subminiatura estándar están disponibles con la calificación MIL-DTL-24308. Nuestros conectores en forma de D se fabrican bajo nuestras principales familias de productos: AMP, AMPLIMITE, AMPMODU y Raychem


El conector Centronics tiene una barra de plástico en el centro del cuerpo del conector que sujeta los pines de contacto. El cuerpo del conector suele ser de color negro y azul.



TE 5229912-1 Conector de repuesto, Kit de conector IDC D-Sub, Enchufe de 50 posiciones, Señal, Paso de 2.16 mm 0



Características del producto

  • Número de posiciones : 14 | 36 | 50 | 64 | 68 | 80

  • Tipo de conector y carcasa : Enchufe

  • Sistema de conector : Cable a placa | Cable a cable | Cable a panel

  • Tipo de montaje del conector : Montaje de cable (colgante libre)

  • Entre centros (paso) : 2,16 mm [ .085 in ]



Características del tipo de producto

  • Tipo de conector y carcasa  Enchufe

  • Sistema de conector  Cable a placa | Cable a cable | Cable a panel

  • Tipo de producto de conector  Kit de conector

  • El conector y el contacto terminan en  Cable y alambre

  • Tipo de producto de conector  Kit de conector

Características de configuración

  • Compatible con el tipo de cable y alambre  Alambre discreto | Cable redondo con cubierta

  • Número de filas  2

  • Número de posiciones  14 | 36 | 50 | 64 | 68 | 80

  • Compatible con el tipo de cable y alambre  Alambre discreto | Cable redondo con cubierta

  • Número de filas  2

Características del cuerpo

  • Material de la cubierta  Compuesto de moldeo ABS | Polietileno | Óxido de polifenileno | Termoplástico

  • Perfil del conector  Estándar

  • Material del inserto  Compuesto de moldeo ABS

  • Ángulo de salida del cable (°) 90 | 180

  • Color principal del producto  Negro

  • Material de la pantalla  Acero al carbono

  • Material del revestimiento de la pantalla  Níquel

Características de contacto

  • Grosor del material de revestimiento del área de contacto de acoplamiento (µin) 30

  • Material de revestimiento del área de contacto de acoplamiento  Oro (Au) | Oro o destello de oro

  • Material base del contacto  Aleación de cobre | Bronce fosforado

  • Grosor del material de revestimiento del área de contacto de acoplamiento  0,76 µm [ 30 µin ]

  • Material de subrevestimiento de contacto  Paladio Níquel

  • Clasificación de corriente de contacto (máx.) (A) 0,5 | 1 | 3,5

  • Opciones de contacto  Instalado | Suministrado – Sin instalar

Características de terminación

  • Método de terminación a cable y alambre  Desplazamiento de aislamiento (IDC)

Fijación mecánica

  • Retención de acoplamiento  Con

  • Tamaño de la rosca  4-40 | 4-40 UNC 2B

  • Tipo de retención de acoplamiento  Bloqueo de fianza | Tornillos de bloqueo

  • Tipo de montaje del conector  Montaje de cable (colgante libre)

Características de la carcasa

  • Material de la carcasa  Óxido de polifenileno | Termoplástico

  • Entre centros (paso)  2,16 mm [ .085 in ]

Dimensiones

  • Rango de diámetro de aislamiento compatible (in) 0,029 – 0,045 | 0,045

  • Rango de diámetro de aislamiento de cable compatible (mm) 1,14 | 6,35 – 12,7 | 8,89 – 15,88 | 8,89 – 10,8 | 10,8 – 12,7 | 11,43 – 13,97

  • Rango de diámetro de aislamiento de cable compatible (in) 0,045 | 0,25 – 0,5 | 0,35 – 0,625 | 0,35 – 0,425 | 0,425 – 0,5 | 0,45 – 0,55

  • Rango de diámetro de aislamiento compatible (mm) 1,14

  • Tamaño del cable (AWG) 24 | 26 | 26 – 24 | 27 | 28

  • Diámetro de aislamiento compatible (máx.)  1,14 mm [ .045 in ]

  • Tamaño del cable trenzado (AWG) 24 | 26 | 27 | 28

  • Tamaño del cable trenzado (mm²) 0,09 | 0,1 | 0,14 | 0,33

  • Diámetro de cable compatible (máx.) (mm) 10,8 | 12,7 | 15,88

  • Diámetro de cable compatible (máx.) (in) 0,425 | 0,5 | 0,625

  • Tamaño del cable sólido (mm²) 0,13 – 0,32

  • Diámetro de aislamiento compatible (máx.) (mm) 1,14

  • Tamaño del cable sólido (AWG) 26 – 24

  • Tamaño del cable trenzado (AWG) 24 | 26 | 27 | 28

  • Tamaño del cable (AWG) 24 | 26 | 26 – 24 | 27 | 28

  • Tamaño del cable trenzado (mm²) 0,09 | 0,1 | 0,14 | 0,33

  • Tamaño del cable sólido (AWG) 26 – 24
