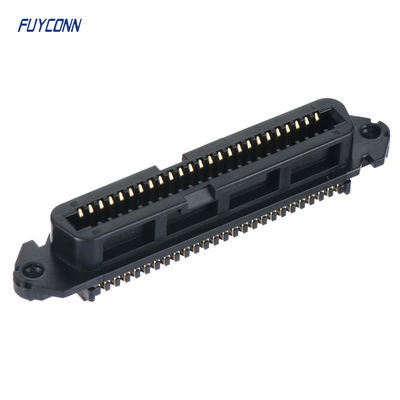

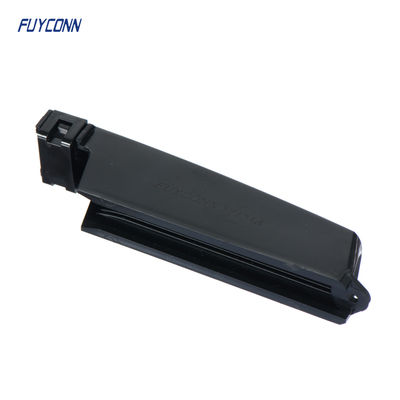

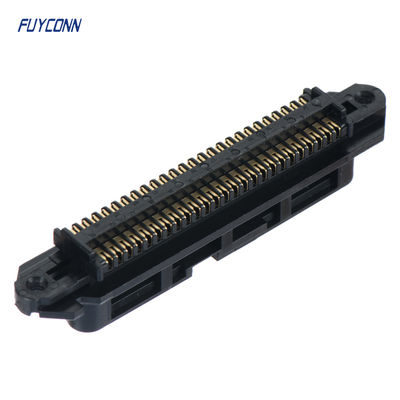

TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm

TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm
TE 5229913-1 Replacement Connector, IDC D-Sub, Receptacle Kit, Signal, 50 pin, 2.16 mm Pitch
TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm

Ampliación de imagen :  TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: FUYCONN
Certificación: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Número de modelo: FUY57146A
Pago y Envío Términos:
Cantidad de orden mínima: 1000 piezas
Precio: Negociable
Detalles de empaquetado: Bandeja + cartón del vacío
Tiempo de entrega: 7-10 días
Condiciones de pago: T/t o paypal
Capacidad de la fuente: 1 millón de meses
Contacto

TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm

descripción
Nombre del producto: Conector centronics Línea de productos: conector del campeón
Tipo: conector centronic de IDC Estilo conector: Receptor
Número de terminal: 50pin Género: Femenino
Paso: 2.16m m Reemplazo: TE 5229913-1
Cubrir: Ángulo recto 90 grados
Resaltar:

Conector D-Sub IDC de 50 pines

,

Conector Centronics de paso de 2.16 mm

,

Kit de receptáculo D-Sub con garantía

TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, paso de 2,16 mm

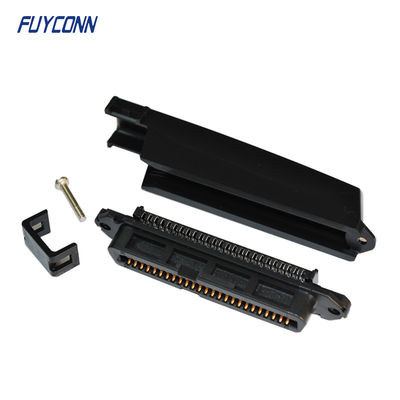

Kit de conector de receptáculo de acoplamiento IDC D-sub CHAMP, destinado a aplicaciones de cable a cable, cable a placa y cable a panel con terminación masiva de desplazamiento de aislamiento (IDC). Tiene un paso entre centros de 2,16 mm, disponible en 50 posiciones y utilizado para aplicaciones de circuitos de señal.



Los conectores en forma de D proporcionan una conexión eléctrica en una carcasa metálica fabricada en forma de "D".Nuestros conectores en D son conectores compactos de clavijas y zócalos diseñados para transmitir energía y señal en equipos de comunicación, especialmente en paquetes de alta densidad. Estos conectores se utilizan comúnmente para conectar monitores de computadora a computadoras personales, así como para conectar dispositivos periféricos. Nuestros conectores en forma de D pueden abordar los requisitos de rendimiento robustos de las aplicaciones comerciales y militares. Fabricamos conectores DB9 (conector dsub de 9 pines), conectores DB15 (conector dsub de 15 pines) y DB25 (conector dsub de 25 pines). Nuestros conectores en forma de D se producen como conectores hembra y conectores macho. Nuestra cartera incluye conectores D-subminiatura (también conocidos como conectores D-sub), que están diseñados para proporcionar una solución rentable para realizar conexiones seguras y confiables en circuitos de alta densidad dentro de aplicaciones complejas. Nuestros conectores D-Subminiatura estándar están disponibles con la calificación MIL-DTL-24308. Nuestros conectores en forma de D se fabrican bajo nuestras principales familias de productos: AMP, AMPLIMITE, AMPMODU y Raychem


Parámetros de tecnología
TE 5229913-1 Conector de repuesto, IDC D-Sub, Kit de receptáculo, Señal, 50 pines, Paso de 2.16 mm 0



Características del producto

  • Número de posiciones : 50

  • Tipo de conector y carcasa : Receptáculo

  • Sistema de conector : Cable a placa | Cable a cable | Cable a panel

  • Tipo de montaje del conector : Montaje en cable (colgante libre) | Montaje en panel

  • Entre centros (paso) : 2,16 mm [ .085 in ]







Características del tipo de producto

  • Tipo de conector y carcasa  Receptáculo

  • Sistema de conector  Cable a placa | Cable a cable | Cable a panel

  • Tipo de producto de conector  Kit de conector

  • El conector y el contacto terminan en  Cable y alambre

Características de configuración

  • Número de posiciones  50

  • Número de filas  2

  • Compatible con el tipo de cable y alambre  Alambre discreto | Cable con cubierta redonda

Características del cuerpo

  • Color del producto principal  Negro

  • Material de la cubierta  Polietileno | Óxido de polifenileno | Termoplástico

  • Material de la pantalla  Acero al carbono

  • Perfil del conector  Estándar

  • Ángulo de salida del cable (°) 180

  • Material del revestimiento de la pantalla  Níquel

Características de contacto

  • Grosor del material de revestimiento del área de contacto de acoplamiento (µin) 30

  • Material de subrevestimiento de contacto  Paladio Níquel

  • Material de revestimiento del área de contacto de acoplamiento  Oro (Au) | Oro o Flash de oro

  • Material base del contacto  Aleación de cobre | Bronce fosforado

  • Grosor del material de revestimiento del área de contacto de acoplamiento  .76 µm [ 30 µin ]

  • Clasificación de corriente de contacto (máx.) (A) .3 | .5 | 1 | 1.5 | 3.5

  • Opciones de contacto  Suministrado – Sin instalar

Características de terminación

  • Método de terminación a cable y alambre  Desplazamiento de aislamiento (IDC)

Fijación mecánica

  • Retención de acoplamiento  Con

  • Tamaño de la rosca  4-40 | 4-40 UNC 2B

  • Tipo de retención de acoplamiento  Tornillos de bloqueo

  • Tipo de montaje del conector  Montaje en cable (colgante libre) | Montaje en panel

Características de la carcasa

  • Material de la carcasa  Óxido de polifenileno | Termoplástico

  • Entre centros (paso)  2,16 mm [ .085 in ]

Dimensiones

  • Rango de diámetro de aislamiento compatible (in) .045

  • Rango de diámetro de aislamiento de cable compatible (mm) 8.89 – 15.88 | 8.89 – 10.8 | 10.8 – 12.7

  • Rango de diámetro de aislamiento de cable compatible (in) .35 – .625 | .35 – .425 | .425 – .5

  • Diámetro de cable compatible (máx.) (mm) 10.8 | 12.7

  • Diámetro de cable compatible (máx.) (in) .425 | .5

  • Tamaño de alambre sólido (mm²) .13 – .32

  • Diámetro de aislamiento compatible (máx.)  1,14 mm [ .045 in ]

  • Tamaño de alambre sólido (AWG) 26 – 24

  • Tamaño de alambre trenzado (AWG) 24 | 26 | 27 | 28

  • Tamaño de alambre trenzado (mm²) .09 | .1 | .14 | .33

  • Tamaño de alambre (AWG) 24 | 26 | 26 – 24 | 27
