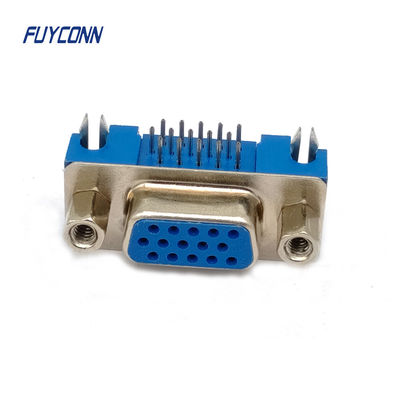

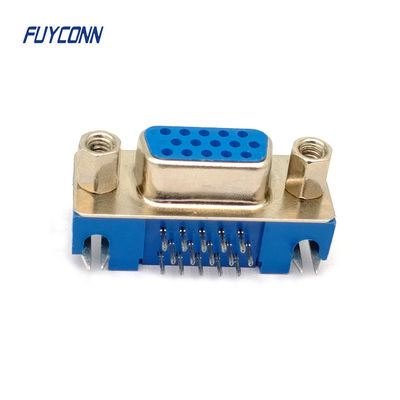

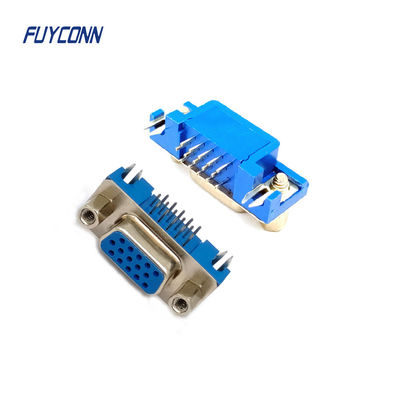

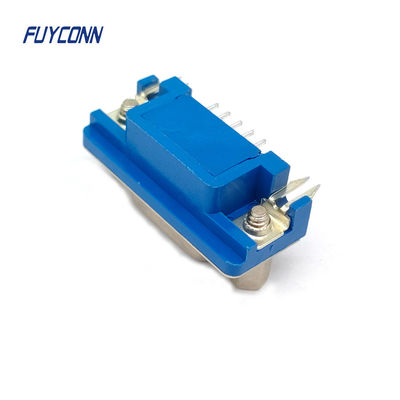

Conectores D-sub de alta densidad de 15 pines de ángulo recto PCB femenino HD DB

Conector D-SUB de alta densidad HD de 3 filas y 15 pines, conector D-SUB de PCB de ángulo recto hembra de 15 pines (3,08 mm) de alta densidad. Los conectores tipo D suelen consistir en dos y, a veces, más filas paralelas de conexiones. Los conectores tienen una carcasa metálica en formato D que proporciona resistencia mecánica y un apantallamiento limitado: las carcasas metálicas del enchufe y el enchufe hacen contacto para proporcionar apantallamiento.

Los conectores de montaje en panel generalmente se aseguran al panel usando tuercas que tienen una rosca adicional, lo que permite asegurar el conector correspondiente para evitar que se suelte. Los conectores libres pueden tener carcasas traseras que brinden protección y se puedan conectar a la pantalla del cable o, si son de plástico, brindar protección. También se proporciona alivio de tensión en el cable.

Las clavijas en los tipos de conectores comunes con dos filas de clavijas (por ejemplo, 9, 15, 25 y 37 vías) están espaciadas aproximadamente 0,108 pulgadas (2,74 mm) con filas espaciadas 0,112 pulgadas (2,84 mm). Se pueden lograr un mayor número de pasadores y mayores densidades de pasadores utilizando más filas de pasadores.
