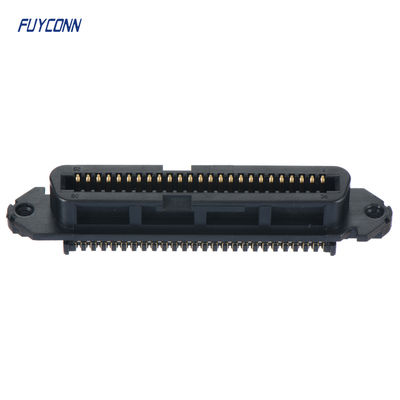

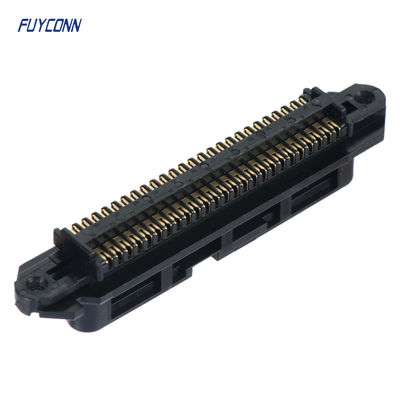

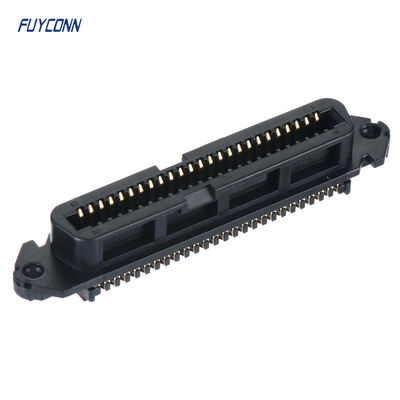

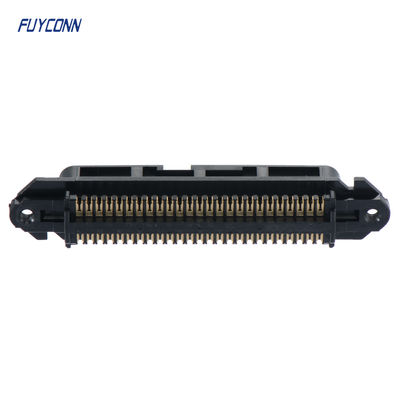

TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP

TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP
TE 229975-1 Replacement Connector, 50 / 64 Position D-Shaped Connector, Receptacle, CHAMP Docking Connectors
TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP

Ampliación de imagen :  TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP

Datos del producto:
Lugar de origen: Porcelana
Nombre de la marca: FUYCONN
Certificación: UL 94-V0, ROHS-certified, ISO 9001:2008, ISO 14001:2004
Número de modelo: FUY57146
Pago y Envío Términos:
Cantidad de orden mínima: 1000 piezas
Precio: Negociable
Detalles de empaquetado: Bandeja + cartón del vacío
Tiempo de entrega: 7-10 días
Condiciones de pago: T/t o paypal
Capacidad de la fuente: 1 millón de meses
Contacto

TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP

descripción
Nombre del producto: Conector centronics Línea de productos: conector del campeón
Tipo: conector centronic de IDC Estilo conector: Receptor
Número de terminal: 50 / 64 pines Género: Femenino
Paso: 2.16m m Reemplazo: TE 229975-1
Resaltar:

Conector Centronics en forma de D de 50 posiciones

,

Conector de acoplamiento CHAMP de 64 posiciones

,

Conector Centronics receptáculo en forma de D

Conector de repuesto TE 229975-1,  Conector en forma de D de 50 / 64 posiciones, receptáculo, cable a cable / cable a panel, conectores de acoplamiento CHAMP

Los conectores en forma de D proporcionan una conexión eléctrica en una carcasa metálica fabricada en forma de "D".Nuestros conectores en D son conectores compactos de clavijas y zócalos diseñados para transmitir energía y señal en equipos de comunicación, especialmente en paquetes de alta densidad. Estos conectores se utilizan comúnmente para conectar monitores de computadora a computadoras personales, así como para conectar dispositivos periféricos. Nuestros conectores en forma de D pueden satisfacer los requisitos de rendimiento robustos de las aplicaciones comerciales y militares. Fabricamos conectores DB9 (conector dsub de 9 pines), conectores DB15 (conector dsub de 15 pines) y DB25 (conector dsub de 25 pines). Nuestros conectores en forma de D se producen como conectores hembra y conectores macho. Nuestra cartera incluye conectores D-subminiatura (también conocidos como conectores D-sub), que están diseñados para proporcionar una solución rentable para realizar conexiones seguras y confiables en circuitos de alta densidad dentro de aplicaciones complejas. Nuestros conectores D-Subminiatura estándar están disponibles con la calificación MIL-DTL-24308. Nuestros conectores en forma de D se fabrican bajo nuestras principales familias de productos: AMP, AMPLIMITE, AMPMODU y Raychem


Parámetros de tecnología
TE 229975-1 Conector de repuesto, conector en forma de D de 50 / 64 posiciones, receptáculo, conectores de acoplamiento CHAMP 0

Descripción detallada:

  • Número de posiciones : 50 | 64

  •

  • Tipo de conector y carcasa : Receptáculo

  •

  • Sistema de conector : Cable a cable |

  • Cable a panel

  •

  • Tipo de montaje del conector : Montaje de cable

  • (Colgante libre) | Montaje en panel

  •

  • Línea central (paso) : 2,16 mm [ .085 in ]





Características del tipo de producto

  • Tipo de conector y carcasa  Receptáculo

  • Sistema de conector  Cable a cable

  • Tipo de producto de conector  Ensamblaje de conector

  • Conector y contacto terminan en  Cable y alambre

Características de configuración

  • Número de posiciones  50 | 64

  • Número de filas  2

  • Compatible con el tipo de cable y alambre  Alambre discreto | Cable plano | Cable redondo encamisado

Características del cuerpo

  • Color primario del producto  Negro

  • Espaciamiento de la línea central del cable plano  2,16 mm [ .85 in ]

  • Material de la cubierta  Termoplástico

  • Perfil del conector  Bajo | Estándar

Características de contacto

  • Grosor del material de revestimiento del área de contacto (µin) Destello de oro

  • Material de subrevestimiento de contacto  Níquel paladio

  • Material de revestimiento del área de contacto  Oro (Au) | Destello de oro

  • Material base del contacto  Aleación de cobre | Bronce fosforado

  • Grosor del material de revestimiento del área de contacto  .76 µm [ 30 µin ]

  • Material de revestimiento del área de terminación de contacto de alambre  Destello de oro

  • Clasificación de corriente de contacto (máx.) (A) 1 | 3.5

  • Opciones de contacto  Instalado

Características de terminación

  • Método de terminación a cable y alambre  Desplazamiento de aislamiento (IDC)

Fijación mecánica

  • Retención de acoplamiento  Con

  • Tamaño de la rosca  4-40 UNC 2B | M3

  • Tipo de retención de acoplamiento  Tornillos de bloqueo

  • Tipo de montaje del conector  Montaje de cable (colgante libre)

Características de la carcasa

  • Material de la carcasa  Óxido de polifenileno | Óxido de polifenileno | Termoplástico

  • Línea central (paso)  2,16 mm [ .085 in ]

Dimensiones

  • Tamaño del alambre sólido (mm²) .05 – .13 | .13 – .32

  • Diámetro de aislamiento compatible (máx.) (mm) 1.14 | 1.15

  • Diámetro de aislamiento compatible (máx.) (in) .045

  • Tamaño del alambre sólido (AWG) 26 – 24 | 30 – 26

  • Tamaño del alambre trenzado (AWG) 24 | 26 | 27 | 28

  • Tamaño del alambre trenzado (mm²) .08 | .09 | .1 | .14 | .33

  • Tamaño del alambre (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Condiciones de uso

  • Rango de temperatura de funcionamiento (°C) -55 – 105 | -40 – 75

  • Rango de temperatura de funcionamiento (°F) -67 – 221 | -40 – 167

Operación/Aplicación

  • Blindado  No

  • Aplicación de circuito  Señal





Características del tipo de producto

  • Tipo de conector y carcasa  Enchufe

  • Sistema de conector  Cable a cable

  • Tipo de producto de conector  Ensamblaje de conector

  • Conector y contacto terminan en  Cable y alambre

Características de configuración

  • Número de posiciones  14 | 24 | 36 | 50 | 64

  • Número de filas  2

  • Compatible con el tipo de cable y alambre  Alambre discreto | Cable plano | Cable redondo encamisado

Características del cuerpo

  • Color primario del producto  Negro

  • Espaciamiento de la línea central del cable plano  1,27 mm [ .05 in ]

  • Material de la cubierta  Termoplástico

  • Perfil del conector  Bajo | Estándar

Características de contacto

  • Grosor del material de revestimiento del área de contacto (µin) 30

  • Material de subrevestimiento de contacto  Níquel paladio

  • Material de revestimiento del área de contacto  Oro (Au) | Destello de oro

  • Material base del contacto  Aleación de cobre | Bronce fosforado

  • Grosor del material de revestimiento del área de contacto  .76 µm [ 30 µin ]

  • Material de revestimiento del área de terminación de contacto de alambre  Destello de oro

  • Clasificación de corriente de contacto (máx.) (A) 1 | 3.5

  • Opciones de contacto  Instalado

Características de terminación

  • Método de terminación a cable y alambre  Desplazamiento de aislamiento (IDC)

Fijación mecánica

  • Retención de acoplamiento  Con

  • Tamaño de la rosca  4-40 UNC 2B | M3

  • Tipo de retención de acoplamiento  Tornillos de bloqueo

  • Tipo de montaje del conector  Montaje de cable (colgante libre)

Características de la carcasa

  • Material de la carcasa  Óxido de polifenileno | Óxido de polifenileno | Termoplástico

  • Línea central (paso)  2,16 mm [ .085 in ]

Dimensiones

  • Tamaño del alambre sólido (mm²) .05 – .13 | .13 – .32

  • Diámetro de aislamiento compatible (máx.) (mm) 1.14 | 1.15

  • Diámetro de aislamiento compatible (máx.) (in) .045

  • Tamaño del alambre sólido (AWG) 26 – 24 | 30 – 26

  • Tamaño del alambre trenzado (AWG) 24 | 26 | 27 | 28

  • Tamaño del alambre trenzado (mm²) .08 | .09 | .1 | .14 | .33

  • Tamaño del alambre (AWG) 24 | 26 | 26 – 24 | 27 | 28 | 30 – 26

Condiciones de uso

  • Rango de temperatura de funcionamiento (°C) -55 – 105 | -40 – 75

  • Rango de temperatura de funcionamiento (°F) -67 – 221 | -40 – 167

Operación/Aplicación

  • Blindado  No

  • Aplicación de circuito  Señal
